TOPLED LED Aufbauleuchte
Bildergalerie überspringen
309 auf Lager
118,10 €*
Inhalt:
1 Stück
| Gesamtpreis Zubehör | 0,00 € |
weitere Ausführungen
Zubehör
Gesamtpreis Zubehör
118,10 € *
Produktnummer:
111913-01
EAN:
4260556620954
Verfügbare Downloads
Betriebsanleitung
(1.95 MB)
Datenblatt
(0.21 MB)
CAD Download
(Link zum Download)

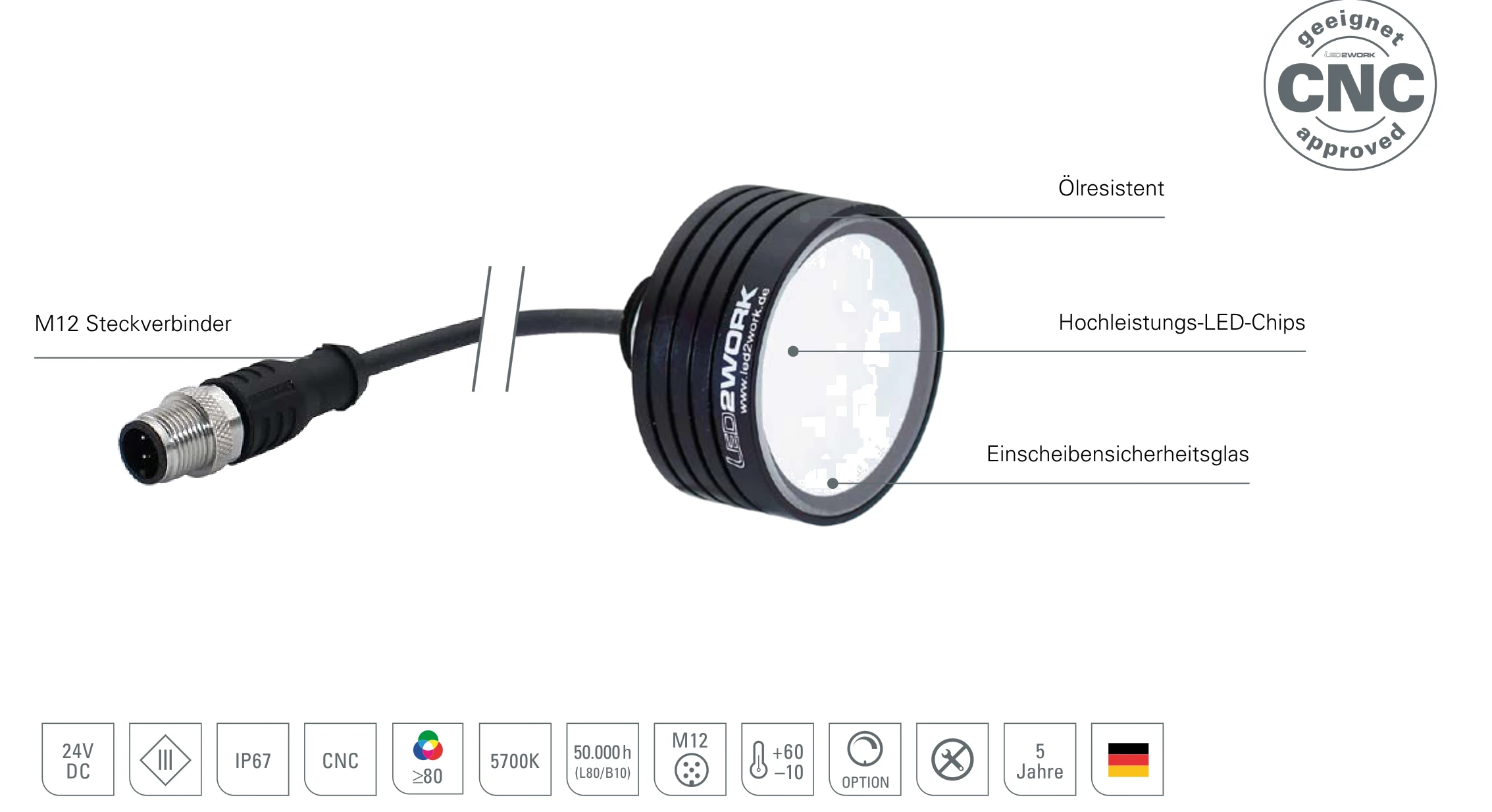

LED Aufbauleuchte für Maschinen, sehr kompakt, IP67, CNC geeignet, Aluminium, Optik 40°, Leistung 8,4 W, Daylight White, Abdeckung Sicherheitsglas 4 mm, 24V DC, M12 mit 150 mm Kabel
Die TOPLED ist eine sehr kleine, aber extrem lichtstarke LED Leuchte im Durchmesser von 50 mm – entwickelt für den Einsatz in Werkzeugmaschinen. Da CNC geeignet, kann die Leuchte auch in nächster Nähe an zu bearbeiteten Werkstücken installiert werden. Die TOPLED bietet eine kraftvolle Ausleuchtung durch Hochleistungs-LED Chips. Die spanbeschusssichere und kühl- und schmiermittel-resistente Leuchte ist für raue Umgebungen hervorragend geeignet.
LED Leuchten strahlen Wärme nach hinten ab. Zur ausreichenden Kühlung muss diese Leuchte auf einer metalliischen Oberfläche von mindestens 400 x 400 mm, Stärke 3 mm, z.B. einer Maschinenverkleidung, angebracht werden. Wärmeleitpaste wird zusätzlich empfohlen.
Die TOPLED ist eine sehr kleine, aber extrem lichtstarke LED Leuchte im Durchmesser von 50 mm – entwickelt für den Einsatz in Werkzeugmaschinen. Da CNC geeignet, kann die Leuchte auch in nächster Nähe an zu bearbeiteten Werkstücken installiert werden. Die TOPLED bietet eine kraftvolle Ausleuchtung durch Hochleistungs-LED Chips. Die spanbeschusssichere und kühl- und schmiermittel-resistente Leuchte ist für raue Umgebungen hervorragend geeignet.
LED Leuchten strahlen Wärme nach hinten ab. Zur ausreichenden Kühlung muss diese Leuchte auf einer metalliischen Oberfläche von mindestens 400 x 400 mm, Stärke 3 mm, z.B. einer Maschinenverkleidung, angebracht werden. Wärmeleitpaste wird zusätzlich empfohlen.
Eigenschaften "TOPLED LED Aufbauleuchte"
| Bestell-Nr.: | 111913-01 |
|---|---|
| Modell: | TOPLED |
| Bauform: | LED Aufbauleuchte |
| Leuchtmittel: | High Power LED |
| Lampenleistung: | ~8,5 W |
| Lampenlichtstrom: | 982 lm |
| Lampenlichtausbeute: | 116 lm/W |
| Lichtverteilung: | Direkt |
| Lichtfarbe: | Tageslichtweiß (5200 - 5700K) |
| Farbwiedergabe (Ra): | >80 |
| Anschlusswert Leuchte: | 24V DC ± 10% |
| Anschluss Leuchte: | M12 A-kodiert mit Anschlussleitung |
| Schutzart: | IP67 |
| Schutzklasse: | III |
| Entblendung: | ESG matt, sprungsicher |
| Abstrahlwinkel: | 40° |
| Betriebstemperatur: | -10 °C - +60 °C |
| Lampenlebensdauer: | > 50.000 h (L80/B10) |
| Material Gehäuse: | Aluminium |
| Material Abdeckung: | 4 mm Sicherheitsglas |
| Höhe [B] x Breite [C]: | Ø 50 mm, 23 mm aufbauend |
| Gewicht: | 350 g |
| Bruttogewicht: | 500 g |
| Risikogruppe (DIN EN 62471): | Gruppe 1 |
| Kennzeichnungen: | CE, UKCA |
| Dimmbar: | Optional über Zubehör |

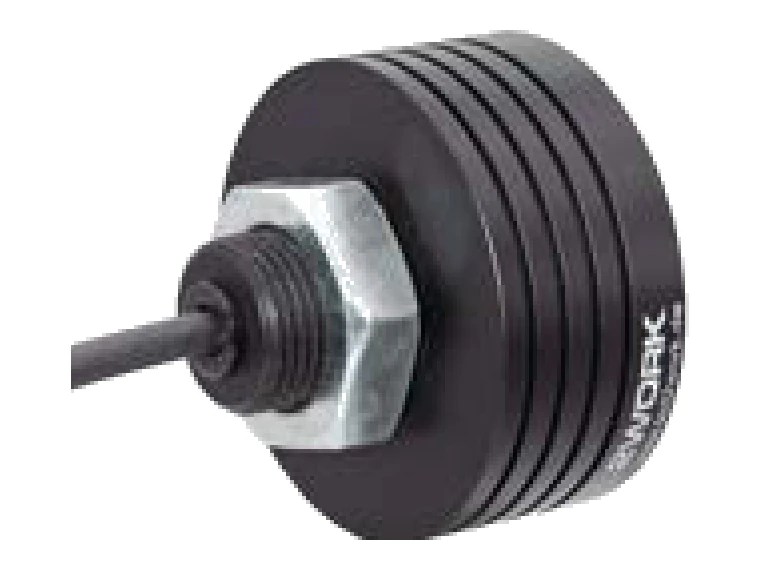

| Befestigungszubehör: | Mutter M18x1.5 inkl. |
| Gefertigt in: | Deutschland |
| Besonderheit: | Sehr lichtstark |
