Bandeaux LED flexibles

FlexLED II est le bandeau LED découpable avec connecteur M12 – raccordé comme un capteur, pas comme un luminaire. Trois versions, six longueurs jusqu'à 5 mètres, indice de protection IP67.

Lumière, état et position – directement sur la machine.

Selon la version, FlexLED II éclaire la zone de travail, indique l'état d'une cellule ou signale une position. Exemples tirés de la construction de machines, de l'emballage et de l'intralogistique.

FlexLED II White: De la lumière là où l'on travaille et où l'on entretient.

• Cellule robotisée – Éclairage de maintenance à l'intérieur: Une lumière blanche à l'intérieur de la cellule – qui doit y entrer pour la maintenance voit préhenseurs, axes et câbles.
• Poste de travail – De la lumière sur le plan de travail: Sous l'étagère ou sur la traverse de la table de montage – la lumière tombe là où l'on monte.
• Armoire électrique – De la lumière pour le câblage: À plat sur la porte ou sous le toit de l'armoire – de la lumière là où l'on câble et contrôle.

FlexLED II RGB-W: Un état visible dans tout le hall.

• Cellule robotisée – État de la cellule: Une couleur pour l'état de la cellule, du blanc pour y travailler – visible dans tout le hall.
• Machine d'emballage – État par cellule: Chaque cellule d'une ligne d'emballage affiche son propre état – l'opérateur voit de l'extérieur où ça coince.
• AGV / AMR – État sur le véhicule: Tout autour du véhicule : déplacement, charge ou défaut – reconnaissable de tous les côtés, en production comme en entrepôt.
• Clôture de protection – État derrière la clôture: Sur le poteau ou le cadre de porte : indique dans quel état se trouve l'installation derrière la clôture.
• Quai de chargement – État d'accostage à la porte: À la porte du quai : indique au chauffeur s'il peut accoster ou si la porte est occupée.
• Poste de travail – Barre d'état sur la table de montage: Du blanc pour travailler, de la couleur pour les demandes – par exemple quand il manque du matériel.

FlexLED II Pixel: Montrer où et combien – sans écran.

• Travail du bois – Positionnement sur la table de la machine: Le long de la table, seule s'allume la section où doit être placée la pièce ou la butée.
• Tour – Niveau dans le ravitailleur de barres: Sur le ravitailleur, la barre lumineuse indique combien de matière reste dans le magasin – lisible depuis l'allée.
• Emballage – Niveau des magasins et des réservoirs: Étuis pliants, étiquettes, film : la bande indique la réserve avant que la machine ne s'arrête.

Caractéristiques techniques

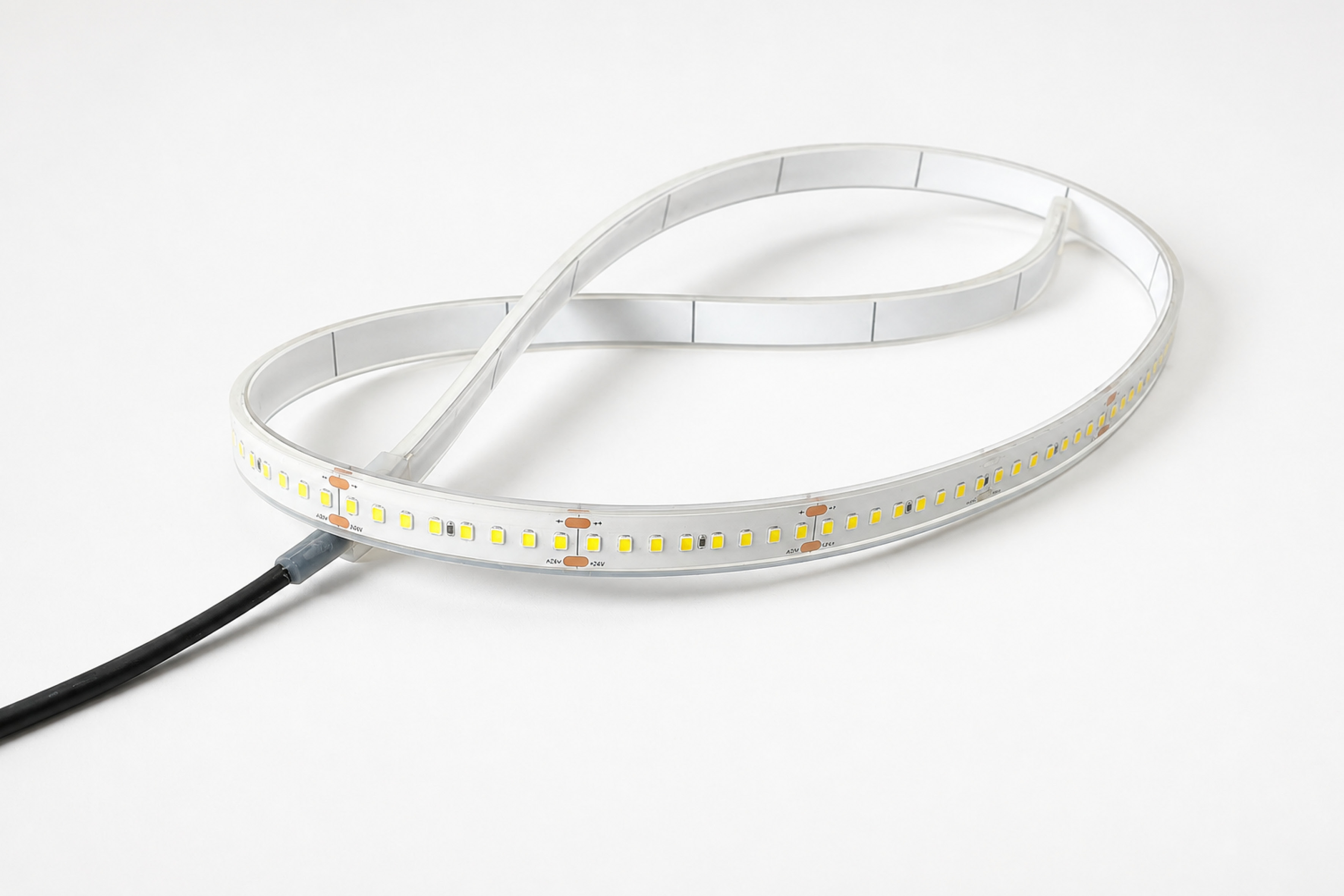

FlexLED II White

• Largeur 14 mm
• Hauteur 5,5 mm (ruban), 9 mm (embouts)
• 5700 K, Ra > 80
• 160 LED/m
• recoupable tous les 50 mm
• 24 V DC
• M12, 3 pôles, codage A, câble 0,3 m
• IP67 · classe de protection III
• −20 à +50 °C
• 50 000 h

FlexLED II RGB-W

• Largeur 14 mm
• Hauteur 5,5 mm (ruban), 9 mm (embouts)
• 70 LED/m, RGBW
• recoupable tous les 100 mm
• 24 V DC
• M12, 5 pôles, codage A, câble 0,3 m
• numérique ou via variateur RGB-W
• IP67 · classe de protection III
• −20 à +50 °C
• 50 000 h

L’ensemble du ruban s’allume uniformément dans une seule couleur (pas de commande de segments individuels).

FlexLED II Pixel

12 V DC. Les données techniques suivront avec la fiche technique.

Brancher au lieu de câbler.

FlexLED II est équipé d'un connecteur M12 (codé A) – le même standard de connexion que celui utilisé depuis longtemps pour les capteurs et actionneurs de l'installation. Le luminaire fait ainsi partie du câblage, au lieu d'être un corps étranger avec son propre point de raccordement.

White et RGB-W fonctionnent en 24 V DC, Pixel en 12 V DC. La gradation et la commande se font en option via les accessoires LED2WORK – pour RGB-W par exemple avec le variateur RGB-W à connecteur M12 ou à bornier.

Questions fréquentes

Puis-je découper le bandeau moi-même ?

Oui. White se recoupe tous les 50 mm (toutes les 8 LED), RGB-W tous les 100 mm (toutes les 7 LED). L’intervalle de coupe de Pixel suivra. Une colle silicone pour l’étanchéité des embouts est disponible en accessoire.

Comment FlexLED II est-il raccordé ?

Par un connecteur M12, codage A, avec un câble de 0,3 m – 3 pôles pour White, 5 pôles pour RGB-W. White et RGB-W fonctionnent en 24 V DC, Pixel en 12 V DC.

Comment fixer le bandeau ?

Grâce à la face arrière autocollante (ruban 3M VHB), également sur des surfaces courbes. Un kit d’étriers et un kit de profilé de fixation sont disponibles en accessoires.

FlexLED II est-il gradable ou pilotable ?

En option via les accessoires LED2WORK. RGB-W se commande en numérique ou via le variateur RGB-W LED2WORK (M12 ou bornier) ; tout le ruban s’allume alors uniformément. La commande de Pixel suivra.

Puis-je être conseillé au préalable ?

Oui. Notre équipe commerciale : +49 7231 4492000, du lundi au jeudi de 08h00 à 16h30 et le vendredi de 08h00 à 15h00, ou par e-mail à sales@led2work.com.
